1 、 適用范圍：適用于除了玻璃紗、彈性紗、芳綸紗、陶瓷紗、碳纖維紗和聚烯 扁絲紗以外的所有單根紗。

2 、 定義：

(1)  斷裂強力(breaking  force)：在紗線(xiàn)拉伸試驗中，試樣被拉伸至斷裂所施 加的最大力；對于紗線(xiàn)優(yōu)先選用厘牛頓(cN)表示。

(2)  斷裂伸長(cháng)率(eiongation at break)：由斷裂強力產(chǎn)生的試樣長(cháng)度增量， 以 對試樣原名義長(cháng)度百分率表示。

(3)  斷裂強度(breaking  tenacity)： 紗線(xiàn)斷裂強力與線(xiàn)密度的比值。

(4)  卷裝(package)：適合于使用、運輸、儲存等形式的一般紗線(xiàn)。

3 、 具體操作規范

(1)  抽樣程序

① 如果只需要平均值， 應從大樣的各箱中盡量均勻的抽取 10 個(gè)卷裝， 作為實(shí)驗 室樣品卷裝。

② 如果已知試樣的變異， 且只需要平均值試樣數量應按 0. 17CV 計算；其中 CV 是單根紗線(xiàn)斷裂強力值的變異系數，從類(lèi)似紗線(xiàn)實(shí)驗積累的數據中獲得。

③ 如果同時(shí)需要測定平均值和變異系數， 應從大樣中抽取 20 個(gè)卷裝， 實(shí)驗至少

100 根試樣。單短纖維紗的檢驗至少實(shí)驗 200 根試樣。實(shí)驗的試樣最少數量 為短纖維紗線(xiàn) 50 根，其他種類(lèi)紗線(xiàn) 20 根。試樣應均勻從 10 個(gè)卷裝中采集。

④ 從織物中拆取的紗線(xiàn)實(shí)驗，織物樣品應充分滿(mǎn)足試樣的數量和長(cháng)度的要求。 在拆取試樣過(guò)程中，應小心避免紗線(xiàn)捻度損失。對于機織物，經(jīng)向試樣應取 自不同的經(jīng)紗。 緯向試樣應盡量從不同的區域隨機拆取有代表性紗線(xiàn)。

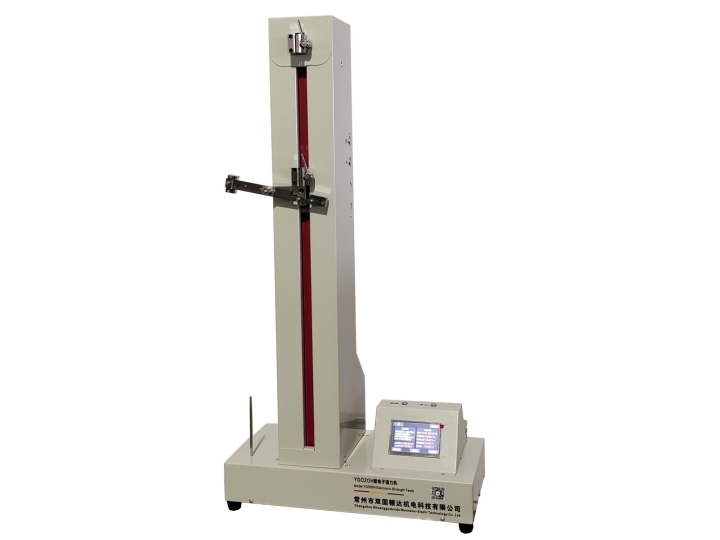

(2)  實(shí)驗準備

檢查儀器電源線(xiàn)、電器部件是否正常， 然后接通電源，并開(kāi)啟電源開(kāi)關(guān)； 檢 查并確保隔距長(cháng)度為 500mm±2mm。

(3)  參數設置

在參數中檢查并確保隔距長(cháng)度為500mm±2mm，拉伸速度為500mm/min ，輸入待測紗線(xiàn)的細度 (00.00) 及預加張力 (00000.00)，按“初始化”鍵使儀器進(jìn)入測試狀態(tài)。均含有對力傳感器自動(dòng)清零(去皮) 的功能，在去皮時(shí)請確保上夾持器除本身自重外，未有任何其他附加受力，否則，去皮不準將導致測試的不準確。預加張力按(0.5±0.10) cN/tex 的標準計算。

(4)  裝夾試樣

在夾持試樣前，檢查鉗口準確的對準和平行，以保證施加的力不產(chǎn)生角度的 偏移。取一只待測試樣管紗， 插入紗架中， 并將紗頭用左手引出使之通過(guò)儀器上 的導紗鉤，然后用右手在下往上撥開(kāi)上夾持器的手柄， 使鉗口張開(kāi)，左手將紗線(xiàn) 通過(guò)上夾持器鉗口，并使通過(guò)鉗口的紗線(xiàn)有足夠長(cháng)度，按“功能--去皮—確認” 去皮， 再向下壓緊夾柄使上夾持器夾住紗線(xiàn)。左手握住紗頭不放， 右手握住下夾 持器手柄，將手柄往上提，下夾持器鉗口由于彈簧力的作用將自行張開(kāi)， 左手將 紗線(xiàn)嵌入下夾持器， 再按“功能--去皮—確認”去皮， 然后右手向下推置下夾持 器手柄，最后由下夾持器鉗口將其夾緊。

(5)  拉伸測試

按觸摸屏開(kāi)始測試按鈕，下夾持器下降，試樣的拉伸試驗開(kāi)始，整個(gè)過(guò)程中 要注意觀(guān)察在上下夾持器位置紗線(xiàn)是否有滑脫現象， 如有滑脫請在下夾持器自動(dòng)復位后刪除該次數據。檢查試樣斷裂位置，如果斷口距上下夾持器鉗口距離≤5mm，廢除該次實(shí)驗值，重新進(jìn)行試驗。

(6)  打印試驗報告試樣按要求進(jìn)行完試驗次數后，此時(shí)可以打印，打印時(shí)按下“Print”圖標， 選擇打印格式，確認后即可打印試驗報告。
