Y301B型條粗測長機使用說明書
信息來源：常州市雙固頓達機電科技有限公司 | 發布日期：
2018-09-19 10:07:42
| 瀏覽量：1483617
關鍵詞：Y301B型條粗測長機使用說明書,Y301B型條粗測長儀操作步驟

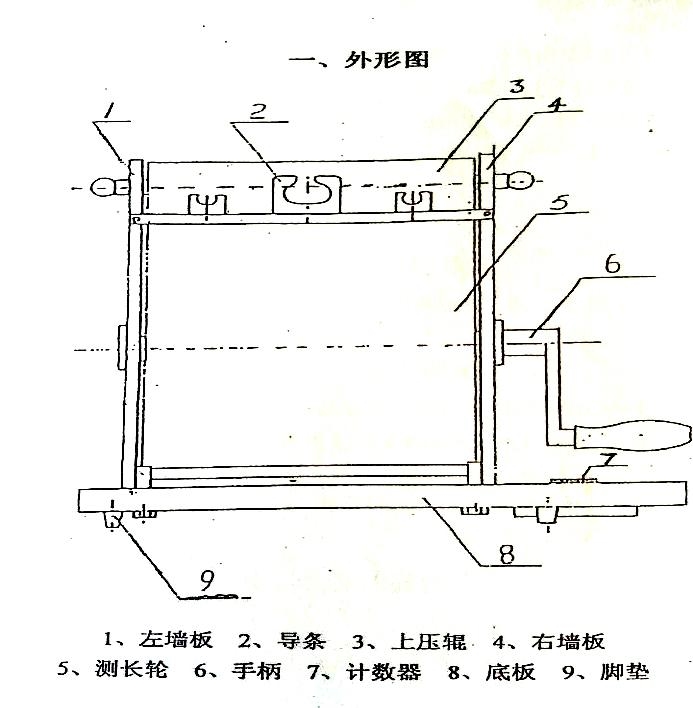

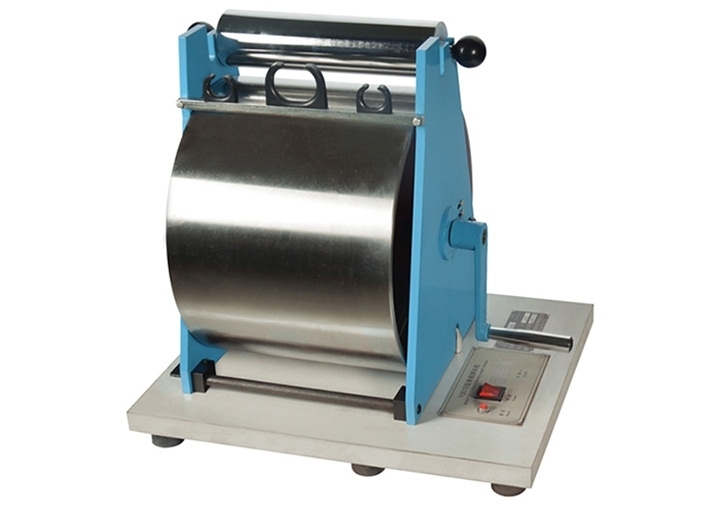

一.Y301B型條粗測長機設備外形圖
二、產品用途：
【用途】：
Y301B型條粗測長機用于搖取棉、毛、絹等條子和粗紗組長成一定長度， 以測定其均勻度 【技術參數】：
1.測長輪周長 1000±1mm
2.測長輪寬度 250mm
3.喂入頭數 雙頭或單頭
4.壓輥直徑 ∮62mm
5.壓輥重量 4300±50g
6.數字顯寸 0～99.9m
7.電源 AC220V 50Hz 20W
8.外形尺寸 610×485×550mm
三、主要規格和技術特征
1、 測長輪周長：1米
2、 測長輪寬度：250毫米
3、 試樣頭數：a、粗紗2頭
b、條子2頭
4、 上壓輥直徑：62毫米
5、 外形尺寸（l×b×h）：470×360×438
四、機器結構
本機左、右墻板以連桿、接塊和橫條用螺釘固定，并將它們固定在木底板上。墻板之間測長輪周長為1米，它的中心軸裝在左、右墻板上并在軸的一端裝上手柄來?yè)u動測長輪，手柄在^下位置時指針指在測長輪端部紅線處，以便從零位計數。左、右墻板上各有兩個直長槽，用于承裝上壓輥，使其可直接壓在測長輪上，另一端直槽當機器不用時放置上壓輥。
五、機器的安裝與調整
本機器為整臺裝箱出廠，結構簡單，開箱后放在平穩工作臺上即可使用。
六、機器的維護保養
1、 本儀器當手柄搖動感覺費力時，拆洗含油軸承并用20號機械油浸，然后裝好，裝好后搖動須輕便靈活，長期停用測長輪表面須涂抹薄潤華脂以防生銹。
2、 本機器在可能的條件下應實驗室內使用，每班使用完畢應做清潔工作一次，特別要擦凈測長輪表面。
七、儀器的操作
1、準備工作：
當手柄在^低位置時，測長輪上端部紅線與指針重合，以作為搖取起點和終點的標志
當搖取粗紗時應準備好靈活的粗紗架，使粗紗能正常退出，二不至使粗紗因牽引而影響均勻度。
2、將儀器放在平穩的工作臺上，搖手柄一面靠近身邊，采取棉條置于儀器的左邊，搖出的棉條可在儀器右面落下。如果是粗紗，將粗紗架放置在儀器左邊。
3、將棉條放在上壓輥和測長輪之間，將手柄置于^下方位置，指針對準長輪端部的紅線，在固定－位置攫斷條子，打開電源開關，按清零按鈕。
4、用適當均勻的速度約60轉達/分搖動手柄，直至需要之長度。但在搖取過程中如有斷頭應重搖。
5、搖粗紗時，應以左手幫助紗筒旋轉退解以防牽伸或斷裂。
6、使用廠按說明書要求，在正常的保管和安裝情況下，產品出廠半年內，若有嚴重影響使用的，由本公司負責研究處理。
