織物撕裂強力機說的是YG033A型織物撕裂儀，執行標準是GB/T 3917.1-2009 紡織品織物撕破性能 第1部分:沖擊擺錘法撕破強力的測定，下面簡單介紹一下這款設備的原理和詳細參數。
【測試目的】
用擺錘法撕裂的特征與單舌法撕裂特征相近，屬于快速的單舌法撕破強力試驗方法，該法適用于各種機織物和撕破方向有規則的非織造織物，試驗結果與織物的堅韌性和織物內紗線之間的摩擦阻力有關，它也能夠反映不同染整加工工藝和不同織物組織結構引起的抗撕性能變化。
【測試原理和測試儀器】

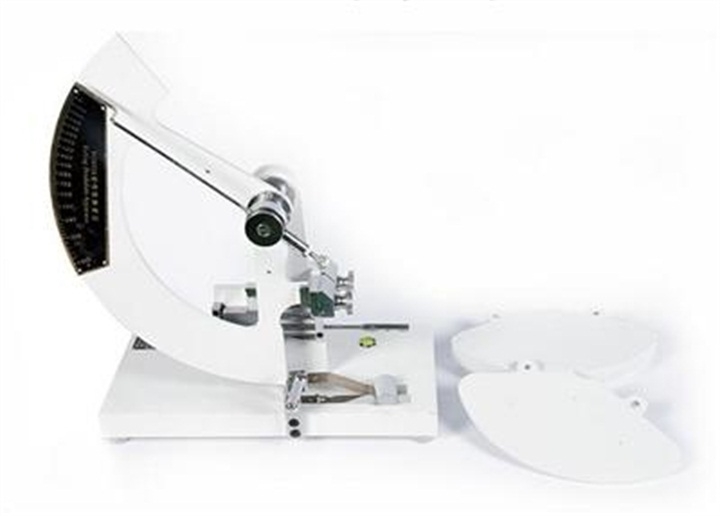

YG033A型織物撕裂儀：試驗儀屬擺錘型，試樣被夾持在兩個夾持器之間，一只夾持器可動，另一只固定在機架上，擺錘受重力作用落下，移動夾持器附在擺錘上，試驗時擺錘撕破試樣但又不與試樣接觸。設備由以下部分組成：
剛性機架：裝有擺錘、固定夾持器、用于割縫的小刀和測量裝置，試驗前調節儀器水平和固定位置，防止任何移動。
擺錘：可繞裝有軸承的水平軸自由擺動，抬起擺錘至試驗開始位置，并立即釋放它，擺錘的質量可通過附加另外的質量或調換擺錘而改變，建議撕破結果落在儀器滿刻度的15%～85%范圍。
機械或電子設備：測量靠前次擺動的較大振幅，其能量用于撕裂試樣。撕破力的讀數可直接得到，儀器提供設零裝置。
移動夾持器裝在擺錘上，固定夾持器裝在機架上，為了允許小刀通過，兩夾持器間必須分開（3±0.5）mm，校準兩只夾持器的夾持面，使被夾持的試樣位于平行擺錘軸的平面內，作與垂直線成（27.5±0.5）°的平面，使它連結軸與兩只夾持器頂邊構成的水平線，軸與夾持器頂邊之間距離為(104±1) mm，夾持面尺寸不作規定，寬度在30～40mm，高度較好選20mm，但不少于15mm。
當擺錘自由懸掛時，兩只夾持器面必須在同一平面內，而且垂直擺錘的擺動面，夾持面的狀態和加于夾持器上的力要使試樣被夾持而不打滑，鋒利的小刀開始將兩夾持器中間的試樣切開（20±0.5）mm的切口。
【測試儀器參數】
適用范圍：
YG033A型織物撕裂儀用于各種機織物的抗撕裂強力的測定。
適用標準：
GB/T3917.1 紡織品 織物撕破性能 第1部分 撕破強力的測定 沖擊擺錘法
FZ/T 60006 非織造布撕破強力的測定
YG033A型織物撕裂儀主要技術參數
1. 撕裂力范圍： 0-16 N、A:0-32N、B: 0-64N 三檔
2. 測力精度： ≦±1分度值
3. 切口長度： 20±0.2 mm
4. 撕裂長度： 43 mm
5. 試樣尺寸： 100×63 mm
6. 外形尺寸 ：400×210×395mm
7. 重量： 27kg
