服務(wù)熱線(xiàn)
服務(wù)熱線(xiàn)
|
標準名稱(chēng) |
GB/T 13772.2-2018 紡織品 機織物接縫處紗線(xiàn)抗滑移的測定 第2部分：定負荷法 |
||
|
標準號 |
GB/T 13772.2-2018 |
||
|
中文標準名稱(chēng) |
紡織品 機織物接縫處紗線(xiàn)抗滑移的測定 第2部分：定負荷法 |
||
|
發(fā)布日期 |
|
實(shí)施日期 |
2018年10月01日 |
|
更新日期 |
|
批準日期 |
|
|
標準狀態(tài) |
現行有效 |
標準類(lèi)型 |
國家標準 |
|
國際標準分類(lèi)號 |
|
中國標準分類(lèi)號 |
|
|
代替國標號 |
GB/T 13772.2-2008 |
||
|
提出單位 |
中國紡織工業(yè)聯(lián)合會(huì ) |
||
|
歸口單位 |
全國紡織品標準化技術(shù)委員會(huì )基礎標準分會(huì )(SAC/TC 209) |
||
|
起草單位 |
浙江絲綢科技有限公司、中紡標檢驗認證股份有限公司、魯泰紡織股份有限公司、浙江中紡標檢驗有限公司，杭州市質(zhì)量技術(shù)監督檢測院 |
||
【專(zhuān)業(yè)名詞解釋】：
等速伸長(cháng)（CRE）試驗儀：在整個(gè)試驗過(guò)程中，夾持試樣的夾持器一個(gè)固定，另外一個(gè)以恒定速度運動(dòng)，使試樣的伸長(cháng)曲線(xiàn)與時(shí)間成正比的一種試驗儀器。
抓樣試驗：試樣寬度方向的中間部位被夾持器夾持的一種織物拉伸。
紗線(xiàn)滑移，接縫滑移：由于拉伸作用，機織物中緯（經(jīng)）紗在經(jīng)（緯）紗上產(chǎn)生的移動(dòng)。
注意：接縫滑移是織物性能，不要與接縫強力混淆。
經(jīng)紗滑移：經(jīng)紗與拉伸方向垂直，在緯向紗線(xiàn)上產(chǎn)生移動(dòng)。
緯紗滑移：緯紗與拉伸方向垂直，在經(jīng)向紗線(xiàn)上產(chǎn)生移動(dòng)。
縫合余量：縫跡線(xiàn)與縫合材料鄰近布邊的距離。
滑移量：織物中紗線(xiàn)滑移后形成的縫隙的^大距離。
【檢測原理】：矩形試樣折疊后沿寬度方向縫合，然后在沿著(zhù)折痕開(kāi)剪，用夾持器夾持試樣，并垂直于接縫方向施以拉伸負荷，測定在施加規定負荷時(shí)產(chǎn)生的滑移量。
【檢測儀器】：等速伸長(cháng)（CRE）試驗儀（常州市雙固頓達機電科技有限公司 YG026B型織物強力機）
【測試步驟】：
1.試樣制備：抓樣試驗夾持試樣的尺寸應為（25mm±1mm）×（25mm±1mm）,可以使用以下任意方法達到。
①.后夾持面的寬度為25mm，長(cháng)度應至少為40mm（50mm^佳），夾持面的長(cháng)度方向與拉力線(xiàn)垂直。前夾持面與后夾持面的尺寸相同，其長(cháng)度方向與拉力線(xiàn)平行。
②.后夾持面的寬度為25mm，長(cháng)度至少為40mm(50mm更佳)。夾持面的長(cháng)度方向與拉力線(xiàn)垂直。前夾持面的尺寸為25mm×25mm。
2.夾持長(cháng)度設置為100mm±1mm,注意兩夾持線(xiàn)在同一個(gè)平面上且相互平行（夾持試樣時(shí)，保證試樣的接縫位于兩夾持器中間且平行于夾持線(xiàn)）
3.儀器拉伸速度設置為50mm/min±5mm/min，緩慢增大施加在試樣上的負荷至合適的定負荷值（如下圖）
當達到定負荷值時(shí)立即以50mm/min±5mm/min的速度將施加在試樣上的拉力減小到5N，并在此時(shí)固定夾持器不動(dòng)。

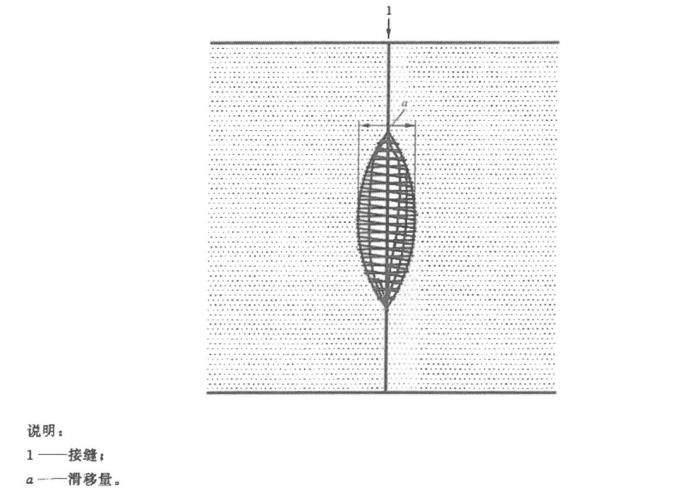

4.立即測量縫跡兩邊縫隙的^大寬度值即滑移量，^至1mm，也就是測量縫隙兩邊未受到破壞作用的織物邊紗的垂直距離，如下圖。
5.對其他試樣重復上述程序，得到織物試樣的5個(gè)經(jīng)紗滑移的結果和5個(gè)經(jīng)紗滑移的結果。
Copyright ? 2000-2018常州市雙固頓達機電科技有限公司 版權聲明 蘇ICP備12045844號
技術(shù)支持：江蘇東網(wǎng)科技 【管理登陸】
