在使用YG141型數字式織物厚度儀前，請詳細閱讀和理解全部說明,并將其保存好。若您在閱讀本說明書后仍有無法解決的疑問和問題，請向常州市雙固頓達機電科技有限公司詢問，售后服務熱線：0519-83978771。

儀器的維護

本儀器結構簡單可靠，維護方便，使用中應注意防止灰塵、油污、水或其他液體侵入，并做好清潔工作，對指示燈隨壞隨換。

本儀器傳動部分采用防塵滾動軸承，為保證其動作靈活，采用鐘表油潤滑，必要時可加少量鐘表油，若發現動作呆滯，則請拆開清洗后再安裝調整，以保證測試精度。

重要提示

本儀器雖在出廠前都經過嚴格的調試，嚴格的檢驗，并有妥善的包裝，但仍有可能在運輸過程中受到劇烈振動而造成不可預測的損壞，故在使用前有必要進行檢查調整，以免影響儀器的正常使用。

本儀器使用的電源須有良好的接地，以確保操作者和儀器的安全。

本儀器不在使用時或更換壓腳時，請把保護海綿墊放置在壓腳與基準板之間，以保護工作面不受損傷。

因避免油污、水或其他液體侵入數顯表內，否則可能會(huì )造成儀器的損壞。

應避免在高溫、高濕的環境中使用，工作溫度宜在0℃~ 40℃之間，相對濕度≤80%，以免影響儀器的精度。

數顯表長期不使用時，應取出電池。

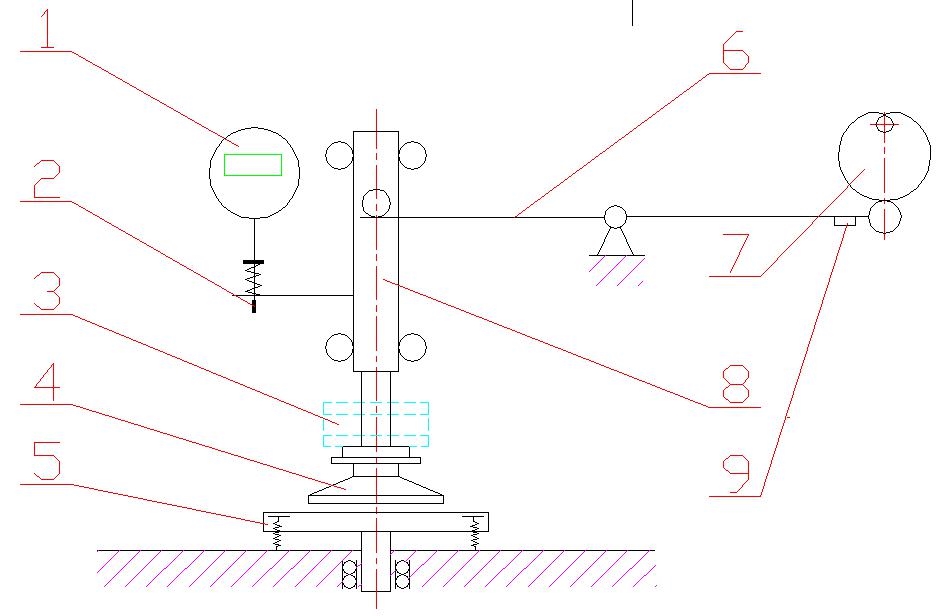

結構簡圖

序號說明：

1.數顯表                        2.零位粗調螺釘

3.壓重砝碼                      4.壓腳

5.基準板調整裝置                6.杠桿裝置

7.凸輪機構                      8.導向裝置

9.配重

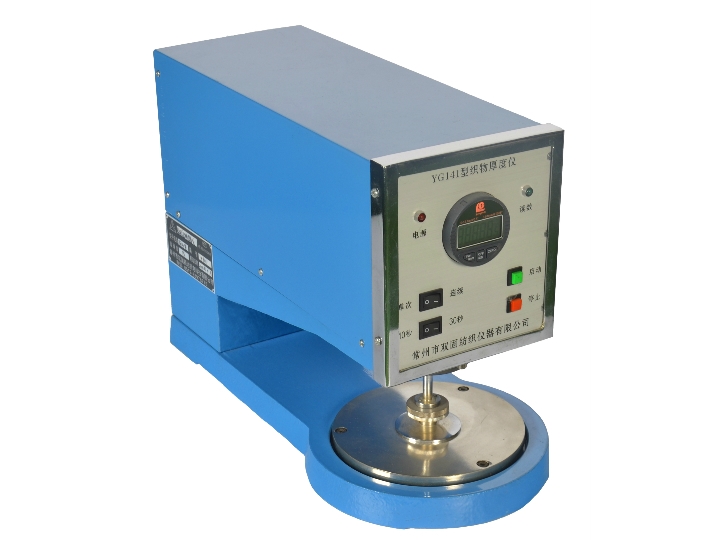

 一、用途

YG141型數字式織物厚度儀符合國家標準GB/T3820-1997《紡織品和紡織制品厚度的測定》的規定。使用于各種機織物、針織物、非織造布和土工布的厚度測定，亦可用于其他均勻薄料的厚度測定。

二、技術指標

·測定厚度范圍：0.02~10（毫米）

·分辨率：0.001（毫米）；精確度：0.01（毫米）

·壓腳面積：100，2000，2500，10000（平方毫米）

·壓腳直徑：11.28，50.46，56.42，112.84（毫米）

·壓重時間：10秒,  30秒

·壓腳下降速度：1.89（毫米/秒）

·壓腳速度：壓重時間為10秒后時，約2.1（次/分）

            壓重時間為30秒后時，約1.2（次/分）

·儀器重量：約25（公斤）

·外形尺寸：450(毫米)x216(毫米)x305(毫米)

三、儀器結構（見儀器結構簡圖）

·本儀器采用電動升降，杠桿配重平衡，直接加壓，自動計時，數字顯示的型式，可在一般試驗室環境條件下使用。

·能自動地連續或單次測量織物厚度，壓重時間分為10秒或30秒兩檔，避免了手動測量的人為誤差。

·本儀器配有力值砝碼五塊，其中50cN兩塊，100cN兩塊，200cN一塊，并配有面積分別為100mm²，2000mm²，2500mm²和10000mm²四種可選壓腳，這樣就分別組成GB/T3820-1997中規定的各檔壓力，供您選擇。

·壓腳上下的導向裝置和其他傳動副均采用滾動軸承；壓腳用可擺動的螺釘與測桿軸連接，有定位基準，能保證更換壓腳后的平行度在0.2%以?xún)?，壓腳中心與立柱側面間距大，可滿足在大塊織物上測厚的要求，不必另外裁剪取樣。

·基準板心軸上裝有雙列向心球面軸承，使基準板頂面能用三個螺釘很方便地與壓腳底面調整平行度。

·數顯表具有液晶顯示，任意位置置零，公英制轉換等功能。

四、儀器的開箱與檢查

本儀器在出廠時為防止運輸中振動受損，把杠桿裝置用繩子捆牢，開箱后應解掉繩子。

本儀器雖在出廠前都經過嚴格的調試，嚴格的檢驗，并有妥善的包裝，但仍有可能在運輸過程中受到劇烈振動而造成不可預測的損壞，故在使用前有必要進行下列項目的檢查：

·檢查各螺釘有無松動現象。

·檢查數顯表電池是否有電，各按鍵是否靈活、有效，示值是否清楚穩定，筆劃有無缺斷現象。

·測桿軸上下移動是否正常，不得有卡滯或過分松動現象。

·電氣部分接線有否松脫及各開關等是否能正常動作（此時應不能接通電源）。

·測桿軸組件的平衡位置是否正常，方法是：未加壓重砝碼情況下，在壓腳上加10cN砝碼，若壓腳能因此而下降至基準板工作面，則視為合格，一般這部分平衡位置已由制造廠調整好，用戶可不用重新調整。

但若發現在未加壓重塊情況下，或已加10cN砝碼但壓腳仍未與基準板工作面貼合，則視為不正常；此時可把杠桿支承座螺釘松開，使整個杠桿裝置向后稍移。若發現在未加重砝碼、也未加10cN砝碼情況下，壓腳已與基準板工作面貼合，也視為不正常；此時可把杠桿支承座螺釘松開，使整個杠桿裝置向前稍移。達到平衡要求后，應擰緊支承座螺釘。

·壓腳工作面與基準板工作面是否平行，方法是：加上壓重砝碼使壓腳自由落下與基準板工作面貼合，用0.02mm的塞尺檢測兩工作面之間的間隙，檢查前后左右四個點，以0.02mm的塞尺不能插入為合格。檢查時應注意兩工作面之間不得有任何異物，測桿軸組件各部位不得有任何松動情況。若達不到要求，可隨機供應的內六角扳手調整基準板。

·接通電源、按下起動按鈕后各項動作是否正常。

    若上述檢查全部合格，則儀器即可正常使用。

五、儀器的使用

一般試驗室工作臺面的水平度都能滿足本儀器的使用要求，只要在工作臺上放置平衡后即可投入使用。

有關試樣的準備按GB/T3820-1997的規定，本儀器基準板周?chē)目臻g的，故一般厚度測定不一定要求剪裁試樣。

本儀器只需一人就可單獨操作，由操作者記錄各次測試數據，然后整理成測試報告。

儀器的使用程序：

·根據被測織物類型，合理選取壓腳、加壓時間和壓重砝碼，更換上選定的壓腳。對于表面呈凹凸不平花紋結構的試樣，壓腳直徑應不小于花紋循環長度，如果需要可選用較小壓腳分別測定并報告凹凸部位的厚度。

·清潔儀器的基準板、壓腳、測桿軸等，不得沾有灰塵和纖維等，檢查測桿上下移動的靈活性。

·根據測試需要，將“連續”或“單次”和“10秒”或“30秒”的選擇開關撥向所選擇的標示位置，加上選定的壓重砝碼，使壓腳與基準板工作面貼合。

·調整數顯表的零位，可先按數顯表的ON/OFF鍵打開數顯表器，再按數顯表使用說明（見六）進行置零，置零后空試幾次，零位穩定后即可正式測試織物。

在空試零位時，零位漂移不得超過±0.005mm；但每次測完織物后檢查回零情況時不受此限，特別是對于一些易脫毛的織物，很可能引起細纖維沾在壓腳工作面或基準板的工作面上，這時回零的誤差可能存在，但實際上儀器卻沒有零位漂移，這時若清潔后再檢查回零，由于狀態已變動則變得沒有實際意義了；因此一般測完織物后的回零檢查應具體問題具體分析，若稍有出入且測試數據穩定則仍可視為有效，若發現回零誤差偏差過大或測試數據波動過大時應重新清潔、調整零位后再重新測試。

·接通電源，打開電源開關，此時電源指示燈亮；按下起動按鈕，使儀器動作。

·當壓腳升起時，把被測織物在無張力和無變形的情況下放置在基準板上。

·當壓腳壓放在被測織物上到規定時間后，讀數指示燈即自動亮，在讀數指示燈亮期間應盡快讀取數顯表上厚度指示值，并做好記錄，讀數指示燈不亮時讀數無效。

·采用“連續”測試時，讀數指示燈熄時，壓腳即自動上升，并自動上下循環工作；采用“單次”測試時。則壓腳不再重復動作。

·利用壓腳上升和回下的空隙時間，移動被測織物至新的測定部位。重復上述程序，直至測試完規定的部位數或每一個試樣。

·測試完畢后，取出被測織物，采用“連續”測試時在讀數指示燈熄滅后，隨即按下停止按鈕（在熄滅后10秒完成），再關掉電源開關。

·把測試數據填入準備好的測試報告中。

·取下壓重砝碼放入附件盒中，關閉數顯表電源，拉下電源插頭，做好各部分的清潔工作，并用罩布蓋好儀器。

·本儀器不在使用時或更換壓腳時，請把保護海綿墊放置在壓腳與基準板之間，以保護工作面不受損傷。

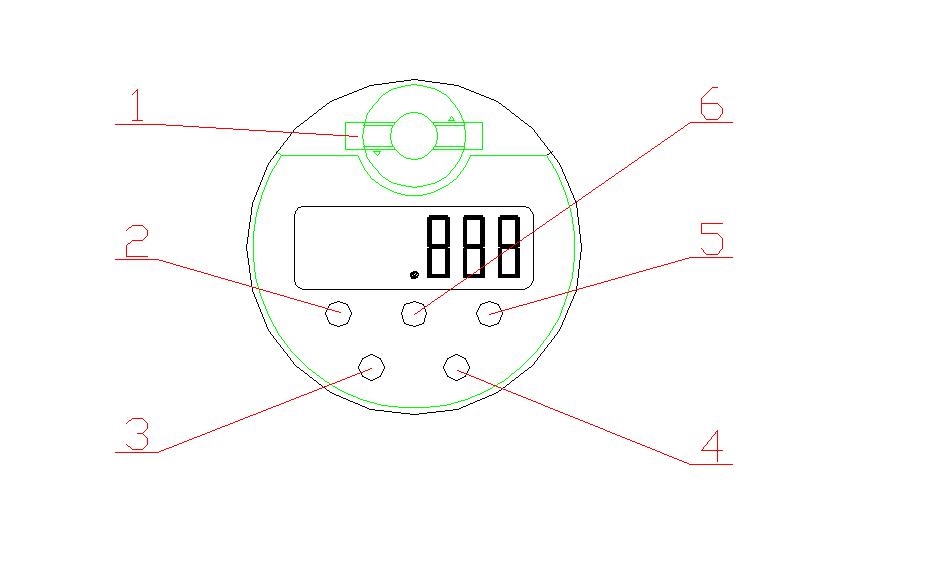

六、百分表使用說明：

序號說明：

1.電池蓋                        4.ABS鍵（^、相對測量方式轉換）

2.mm/in鍵（公英制轉換）        5.ON/OFF鍵（電源開關）

3.TOL鍵（公差設定）           6.O鍵（在^測量方式時置零）

·本儀器使用時一般采用相對測量方式（按ABS鍵可轉換測量方式，進入相對測量方式時，顯示屏有INC提示符，而^測量方式時無提示符）；不進行公差設定與測量（TOL）；

·數顯表置零：在進入相對測量方式時，顯示屏有INC提示符時，按兩下ABS鍵即可置零；

·數顯表電池：SR44（1.5V）氧化銀鈕扣電池一粒在正常使用狀態下使用壽命一般為8~12個月。更換電池方法：用專用工具逆時針旋轉電池蓋并取下，換上新電池（注意正電極必須朝外），然后壓上電池蓋并順時針旋轉至起始位置即可；

·使用注意事項：數顯表是精密量具，使用時應防止撞擊、跌落，以免喪失精度；應保持清潔，避免油污、水或其他液體侵入表內影響正常使用；不得使用丙酮等有機溶劑擦拭；數顯表的任何部位不能施加電壓，以免損壞電路；數顯表長期不使用時，應取出電池。

·故障排除方法：

七、儀器的校驗本儀器屬精密測量?jì)x器，故需定時校驗，可根據測試工作時間的情況，定為半年或一年。校驗項目：

·數顯表的精度，用塊規校驗，要確保數顯表的精度在0.01mm以?xún)取?/span>

·測桿軸導向部分的空隙，要求總間隙在0.05mm以下，可用塞尺檢查。

·校驗壓腳的平衡位置和靈敏度時，可在壓腳上加10cN砝碼即能使壓腳下降至基準板面，但若不加10cN砝碼，則抬起腳再放時，壓腳不能降至基準板面，但仍可有明顯的向下移動。

·校驗壓重塊和壓腳的重量，確保誤差每件小于±1cN。
