褲形法撕裂和舌形法撕裂區別
信息來源：常州市雙固頓達機電科技有限公司 | 發布日期：
2018-03-11 21:18:15
| 瀏覽量：1448679
關鍵詞：褲形法撕裂和舌形法撕裂區別
織物撕破又叫撕裂，是指織物內局部紗線受到集中負荷的作用而撕開的現象。在使用過程中，衣物被物體鉤住局部紗線受力拉斷，使織物形成條形或三角形裂口，就是一種撕裂現象。撕破試驗常用于帳篷、軍服、吊 床、雨傘等機織物性能測試。目前我國對經樹脂整理的棉型織物及毛型化纖純紡或混紡的精梳織物進行撕破強力試驗，用于評定織物經樹脂整理后的耐用性(或脆性)。
撕破強力是考核機織物質量的一個重要物理指標。目前撕破強力的測試方法主要有5種，為了了解褲形法與翼形法測試方法之間的差異，本文選擇了幾種不同類型的織物面料進行對比測試分析，從撕裂原理與影響因素方面分析兩種測試方法之間的差異，探討兩種方法測試結果之間的相關性。
試驗原理
褲形法：夾持褲形試樣的兩條腿，使試樣切口線在上下夾具之間呈直線。開動儀器將拉力施加于切口方向，記錄直至撕裂到規定長度內的撕破強力，并根據自動繪圖裝置繪出的曲線上的峰值或通過電子裝置計算出撕破強力。
舌型法：舌形試樣夾入拉伸試驗儀中，使試樣切口線在上下鋏之間成直線。開動機器將拉力施于切口方向，記錄直至撕裂到規定長度內的撕破強力，并根據自動繪圖儀繪出的曲線上的峰值或通過于裝置計算出撕破強力。
實驗方法：
褲型法：
褲形法撕裂時裂口處形成一個紗線受力三角形，當受力的紗線逐漸上下分開時，不直接受力的紗線有某些相對移動，并逐漸靠攏，形成一個近似受力三角形區域。由于紗線間摩擦阻力的作用，滑動是有限的。在滑動時紗線的張力迅速增大，變形伸長率也急劇增加，當構成受力三角形底邊的第一根紗線變形至斷裂伸長時，這根紗線即告斷裂。顯然，當其他條件相同時，受力三角形越大，同時受力的紗線根數越多，則撕裂強力增加。撕裂是織物中紗線逐根斷裂，因此撕裂強力與紗線強度大約成正比。此外，紗線的斷裂伸長率越大，受力三角形越大，同時受力的紗線根數越多，因此撕裂強力也越大，當縱向與橫向紗線問的摩擦阻力大時，兩個系統的紗線不易滑動，受力三角形變小，受力紗線根數少，因而斷裂強度變小，因此經緯紗問的摩擦阻力對斷裂強力起著消極的作用。褲形法試樣斷裂的紗線為非直接受力方向的紗線。
舌型法：
試驗步驟：
1、隔距長度設置
將拉伸試驗儀的隔距長度設定為100mm。
2、拉伸速率設置
將拉伸試驗儀的拉伸速率設定為100mm/min。
3、試樣的安裝
①、單舌試樣：將試樣夾在鋏鉗中，每條褲腿各夾入一只鋏鉗中，切割線與鋏鉗的中心線對齊。試樣的未切割端處于自由狀態。注意保證每條褲腿固定于鋏鉗中使撕裂開始時是平行于切口且在撕力所施的方向上。不加預張力并避免松弛現象。
②、雙舌試樣：將試樣的舌頭夾在鋏鉗的中心且對稱，使直線bc剛好可見。將試樣的兩長條對稱地夾入儀器的移動鋏鉗中，使直線ab和cd剛好可見，并使試樣的兩長條平行于撕力方向。注意保證每條舌形被固定于鋏鉗中能使撕裂開始時是平行于撕力所施的方向。不加預張力并避免松弛現象。
④、操作
開動儀器使撕破持續拉至試樣的終點標記處。
用記錄儀或電子記錄裝置記錄每個試樣在每一織物方向的撕破強力(N)和撕破長度。
觀察撕破是否是沿所施加力的方向進行以及是否有紗線從織物中滑移而不是被撕裂的現象。如果試樣沒有從鋏鉗中滑移的情況，且撕裂是沿著施力方向進行的，則此試驗結果可被確認，否則結果應剔除。
如果五個試樣中有三個或更多個試樣的試驗結果被剔除，則可認為此方法不適用于該樣品。
如果協議增加試樣，則^好加倍試樣數量。

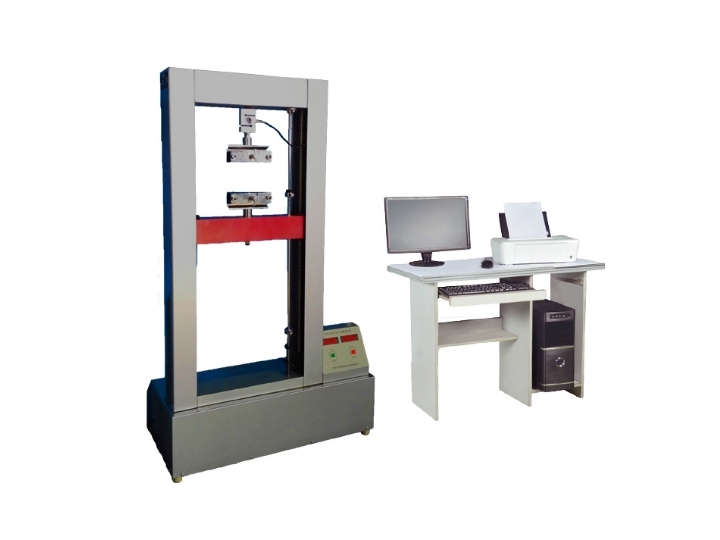

檢測儀器：YG026B型織物強力機
【用途】
YG026B型織物強力機用于測定各種紡織品，棉、毛等機織物，非織造織物的斷裂強力和斷裂伸長率，具有拉伸、頂破、撕裂、剝離、接縫、撕破、彈性回復、抗滑移等功能。
【符合標準】
GB/T 3923.1，GB/T 3923.2，GB/T 3917.2，GB/T 3917.3，GB/T 3917.4，GB/T 13772.1，GB/T 13772.2等標準以及其它國家標準。
【儀器特點】
1、采用高精度、高效率測力傳感器，試驗數據準確。
2、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表（強力測量軟件兼容Windows XP或Windows 7 32位操作系統）。
3、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與曲線同時跟蹤顯示。
4、操作軟件：中，英文自動切換，界面友好。
5、操作特點：操作簡便，可以自定義設置試樣名稱，批號，試驗次數，操作員姓名等信息。
6、能夠保存試驗數據及結果，具有曲線顯示，查詢等必要的功能，試驗速度連續可調,試樣拉斷自動停機，峰值保持等功能。
7、測試單位可以自由切換（N,磅，千克等）。
【儀器性能及主要技術參數】
1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化?？筛鶕枰x擇強力/伸長，強力/時間，伸長/時間曲線顯示。
2、測試方法：拉伸，頂破，撕破
3、量 程：1000N / 2000 N /3000N / 5000N（選配）
4、測力精度：＜±0.5%
5、夾距：25～500mm(無級可調)
6、拉伸速度：1～450mm/min（任意設定）
7、回復速度：400mm/min
8、有效動程：450mm（可定制）
9、伸長分辨率：0.01mm
10、夾持器有效夾持寬度：根據需要選配（標準配置：55mm）
11、打?。狠敵龈鞣N形式數據，曲線及統計結果
12、電 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：約150Kg
